มาตรฐาน มอก. 107 – 2561

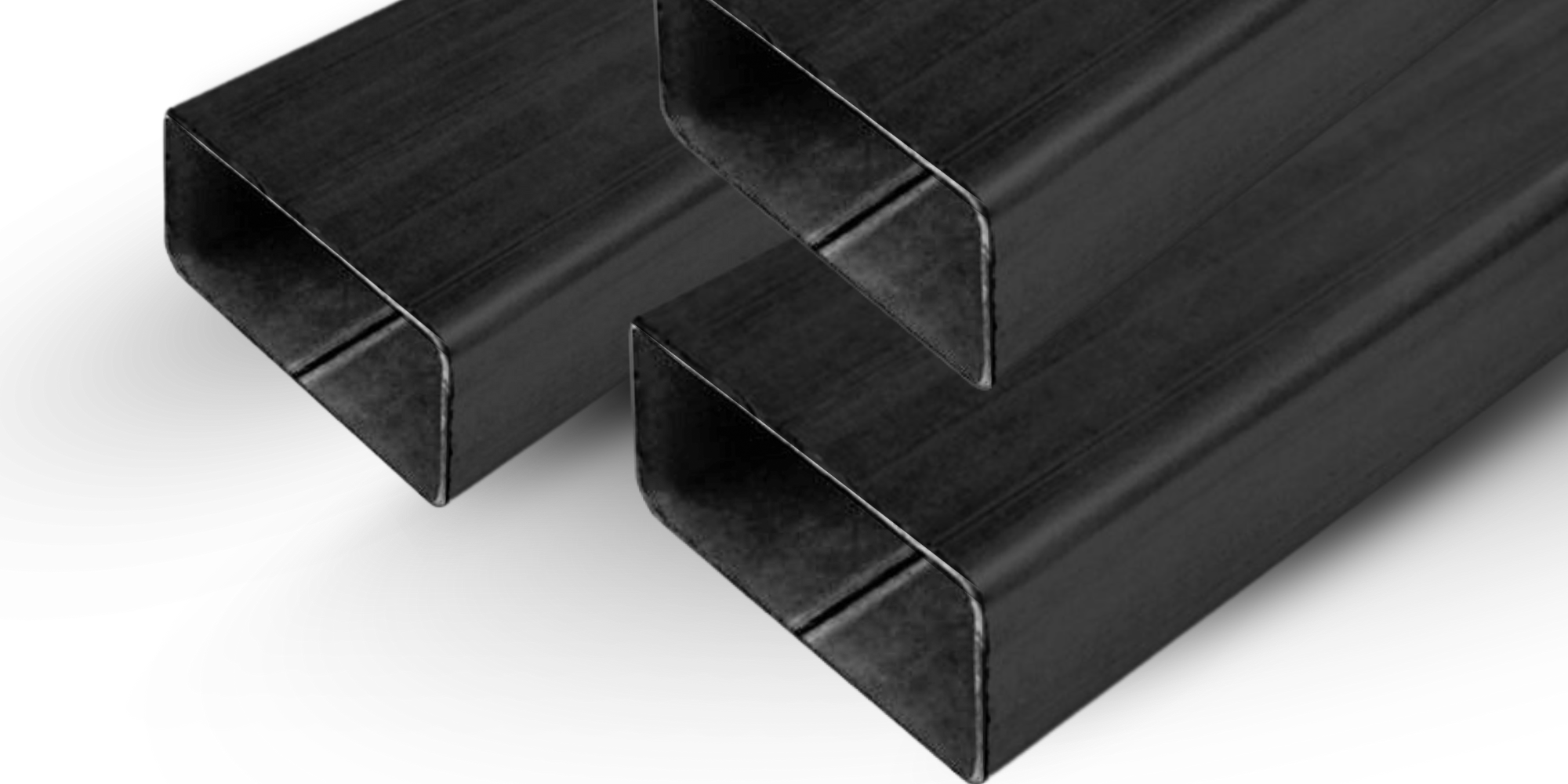

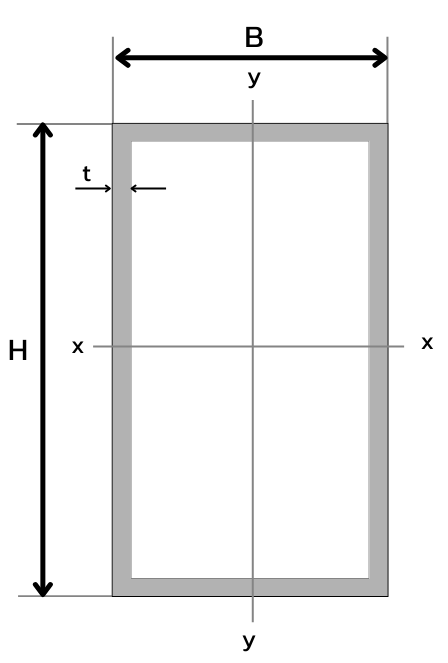

ท่อแบนดำ (Rectangular Pipe) คือ ท่อเหล็กรูปพรรณกลวงหน้าตัดสี่เหลี่ยมผืนผ้า ผลิตจากเหล็กกล้าคุณภาพสูงผ่านกระบวนการรีดและเชื่อมตามมาตรฐานอุตสาหกรรม มีความแข็งแรง ทนทานต่อแรงกด แรงดึง และการกัดกร่อน เหมาะสำหรับงานโครงสร้าง งานก่อสร้าง และงานตกแต่งสถาปัตย์ต่างๆ ทั้งภายในและภายนอกอาคาร
| ขนาด/ความหนา (มม.) | ขนาด(นิ้ว) | 1.2 | 1.5 | 1.6 | 1.8 | 2.0 | 2.3 | 2.6 | 3.2 | จำนวนเส้น/มัด |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 x 25 | 2" x 1" | 8 | 9.9 | 10.60 | 12.9 | 13.75 | 17.14 | 19.64 | 96 |
|
| 75 x 38 | 3" x 1.1/2" | 12.3 | 15.50 | 16.55 | 19.69 | 21.36 | 25.96 | 29.37 | 50 |
|
| 100 x 50 | 4" x 2" | 14.95 | 20.30 | 21.70 | 26 | 28.50 | 35.27 | 39.34 | 40 |
|
| 125 x 50 | 5" x 2" | 25.78 | 30.40 | 33.24 | 46.5 | 32 |
||||
| 150 x 50 | 6" x 2" | 31.6 | 34.4 | 37.6 | 47 | 52 | 21 |
ขนาด | เกณฑ์ความคลาดเคลื่อน |
|
|---|---|---|
| H และ B | น้อยกว่าหรือเท่ากับ 100 มม. | ±1.5 mm. ±1.5% |
มากกว่าหรือเท่ากับ 100 มม. |
||
| ความหนาผนังท่อ(t) | ท่อไร้ตะเข็บ (SL) | ±0.6 มม. ±15% |
| ท่อมีตะเข็บ (W) | ±0.3 มม. ±10% |
|
| มวลต่อเมตร | ±10% |
|
| ความยาว (มม.) | + ไม่กำหนด 0 |
|
| ความโก่ง | ไม่เกิน 0.3% ของความยาว (มม.) |
|
| ความไม่ได้ฉากของด้านประชิด | ±1.5° |
|
| ความโค้งหรือความเว้า ของส่วนราบ | น้อยกว่าหรือเท่ากับ 100 มม. | 0.5 มม. |
มากกว่าหรือเท่ากับ 100 มม. | 0.5% ของขนาด |
|
| ส่วนโค้งของมุม (S) | ไม่เกิน 3t |
|
