มาตรฐาน มอก. 107-2566

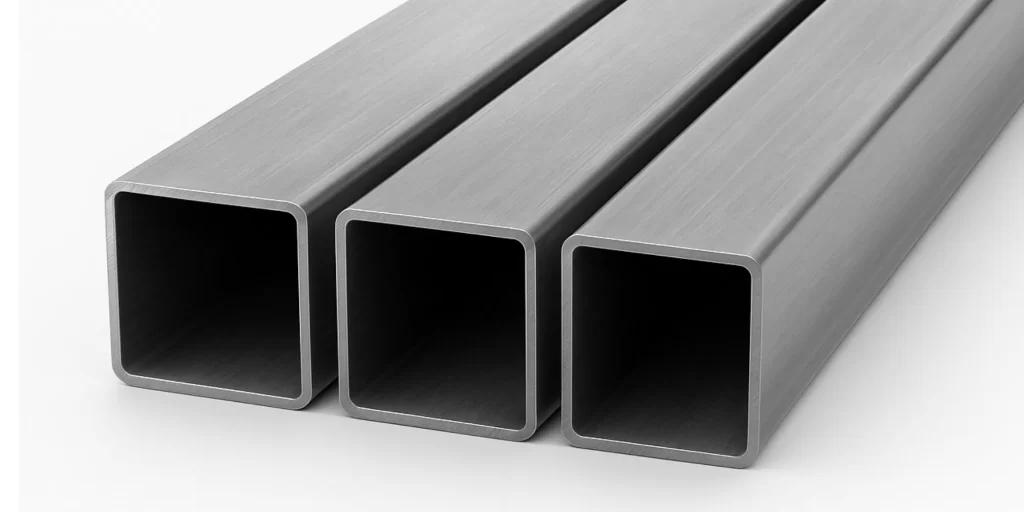

ท่อเหลี่ยมกัลวาไนซ์ (Galvanized Square Pipe) คือ ท่อเหล็กรูปพรรณหน้าตัดสี่เหลี่ยมจัตุรัส ที่ผ่านการเคลือบผิวด้วยสังกะสีเพื่อเพิ่มความทนทานต่อสนิมและการกัดกร่อน นิยมใช้ในงานโครงสร้าง งานก่อสร้างภายนอก งานรั้ว งานแผงโซลาร์ และงานตกแต่งที่ต้องการความแข็งแรงควบคู่กับความทนทานต่อสภาพอากาศ โดยไม่จำเป็นต้องทาสีกันสนิมเพิ่มเติม

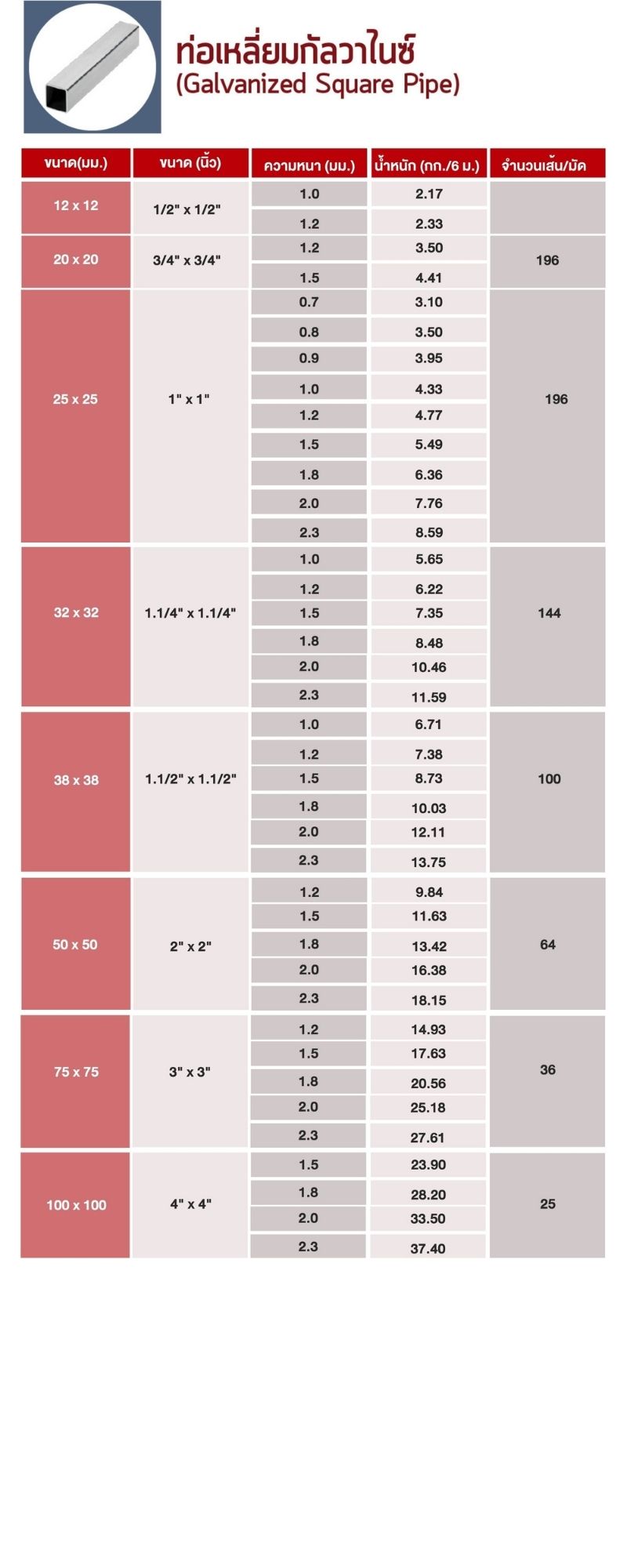

| ขนาด/ความหนา (มม.) | ขนาด(นิ้ว) | 0.50 | 0.60 | 0.65 | 0.70 | 0.75 | 0.80 | 0.90 | 1.00 | 1.10 | 1.30 | 1.50 | 1.80 | 1.85 | 1.99 | 2.05 | 2.60 | 2.90 | จำนวนเส้น/มัด |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 x 12 | 1/2" x 1/2" | 1.08 | 1.30 | 1.41 | 1.52 | 1.62 | 1.73 | 1.95 | 2.17 | 2.33 | 2.76 | 320 |
|||||||
| 20 x 20 | 3/4" x 3/4" | 2.21 | 2.37 | 2.64 | 3.86 | 3.30 | 3.60 | 4.44 | 196 |
||||||||||
| 25 x 25 | 1" x 1" | 3.10 | 3.32 | 3.54 | 3.94 | 4.38 | 4.77 | 5.96 | 6.50 | 7.93 | 8.44 | 8.59 | 196 |
||||||
| 32 x 32 | 1.1/4" x 1.1/4" | 3.99 | 4.27 | 4.56 | 5.13 | 5.70 | 6.22 | 7.35 | 8.48 | 10.54 | 11.59 | 144 |
|||||||
| 38 x 38 | 1.1/2" x 1.1/2" | 4.75 | 5.09 | 5.43 | 6.10 | 6.74 | 7.38 | 8.73 | 10.03 | 12.11 | 13.12 | 13.71 | 18.85 | 100 |
|||||
| 50 x 50 | 2" x 2" | 9.84 | 11.63 | 13.42 | 16.11 | 16.38 | 17.81 | 18.15 | 23.02 | 25.41 | 64 |
||||||||
| 75 x 75 | 3" x 3" | 14.93 | 17.88 | 20.56 | 25.18 | 27.18 | 27.61 | 35.15 | 39.34 | 36 |
|||||||||
| 100 x 100 | 4" x 4" | 23.90 | 27.40 | 32.70 | 33.60 | 36.00 | 37.50 | 47.30 | 52.50 | 25 |
|||||||||
| 125 x 125 | 5" x 5" | 47.00 | 66.70 | 16 |
|||||||||||||||
| 150 x 150 | 6" x 6" | 82.00 | 9 |
ขนาด | เกณฑ์ความคลาดเคลื่อน |
|
|---|---|---|
| H และ B | น้อยกว่าหรือเท่ากับ 100 มม. | ±1.5 มม. |
มากกว่า 100 มม. | ±1.5% |
|
| ความหนาผนังท่อ(t) | ท่อไร้ตะเข็บ (SL) | ±15% |
| ท่อมีตะเข็บ (W) | ±10% |
|
| มวลต่อเมตร | ±10% |
|
| ความยาว (มม.) | + ไม่กำหนด 0 |
|
| ความโก่ง | ไม่เกิน 0.3% ของความยาว (มม.) |
|
| ความไม่ได้ฉากของด้านประชิด | ±1.5° |
|
| ความโค้งหรือความเว้า ของส่วนราบ | น้อยกว่าหรือเท่ากับ 100 มม. | 0.5 มม. |
มากกว่าหรือเท่ากับ 100 มม. | 0.5% ของ H หรือ B แต่ละด้าน |
|
| ส่วนโค้งของมุม (S) | ไม่เกิน 3t |
|
ตัวอย่างการใช้งาน
ข้อมูลใบอนุญาตมาตรฐาน : ท่อเหล็กกล้าคาร์บอน มอก. 107-2566
ใบอนุญาตมาตรฐาน : ท่อเหล็กกล้าคาร์บอน มอก. 107-2566
