มาตรฐาน มอก. 1227-2558
เหล็กฉาก (Angle Bar) คือเหล็กรูปพรรณรีดร้อนขึ้นรูปเย็น หน้าตัดมีรูปทรงตัวแอล (L) ซึ่งเกิดจากการรีดร้อนของเหล็กคุณภาพสูง ทำมุมฉากตั้งตรง 90 องศา มีความยืดหยุ่น และต้องมีด้านเท่ากันทั้งสองด้าน เหล็กฉากมีด้วยกันหลายขนาด เพื่อรองรับการใช้งาน โดยนิยมใช้ในงานโครงสร้าง งานตกแต่ง
เหล็กฉากขนาดใหญ่: จะใช้ทำเสาโครงสร้าง โรงงานอุตสาหกรรม โครงหลังคา เสาโกดัง เสาส่งไฟฟ้าและวิทยุ
เหล็กฉากขนาดเล็ก: นิยมนำไปทำงานตกแต่งอื่นๆ เช่น ทำชั้นวางของอเนกประสงค์ รถเข็น บันได กล่อง หรืออาจใช้ทำโครงสร้างเบาะของรถโดยสาร เป็นต้น
ความยาวมาตรฐาน: 6 เมตร

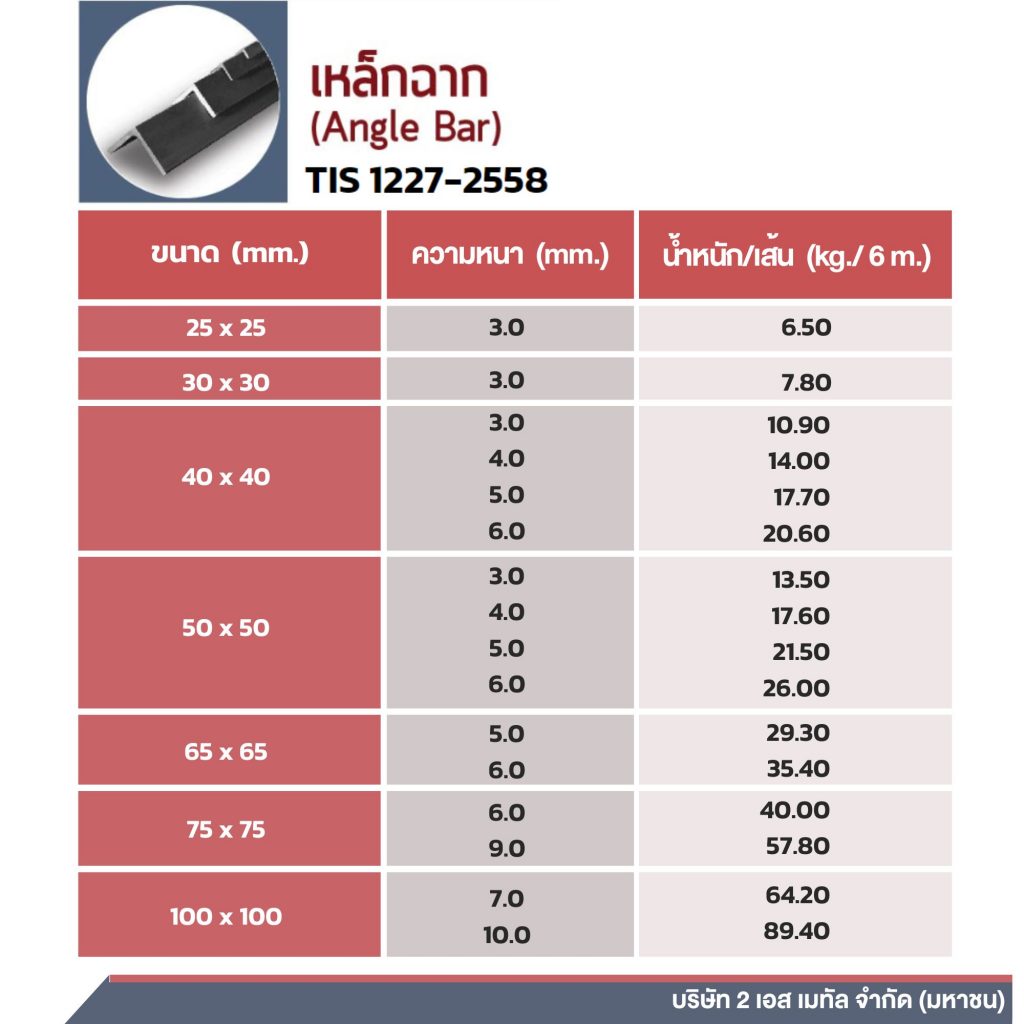

ขนาด (มม.) | ความหนา (มม.) | น้ำหนัก/เส้น (กก./ 6 ม.) |
|---|---|---|
25 x 25 | 3.0 | 6.50 |
30 x 30 | 3.0 | 7.80 |
40 x 40 | 3.0 | 10.90 |
4.0 | 14.00 |
|
5.0 | 17.70 |
|
6.0 | 20.60 |
|
50 x 50 | 3.0 | 13.50 |
4.0 | 17.60 |
|
5.0 | 21.50 |
|
6.0 | 26.00 |
|
65 x 65 | 5.0 | 29.30 |
6.0 | 35.40 |
|
75 x 75 | 6.0 | 40.00 |
9.0 | 57.80 |
|
100 x 100 | 7.0 | 64.20 |
10.0 | 89.40 |
เกณฑ์ความคลาดเคลื่อน |
|||
|---|---|---|---|
A หรือ B | น้อยกว่า 50 | ±1.5 มม. |
|
50 ถึงน้อยกว่า 100 | ±2.0 มม. |
||
100 ถึงน้อยกว่า 200 | ±3.0 มม. |
||
200 หรือมากกว่า | ±4.0 มม. |
||
ความหนา (t หรือ t1 , t2) | H ไม่เกิน 130 | น้อยกว่า 6.3 | ±0.6 มม. |
6.3 ถึงน้อยกว่า 10 | ±0.7 มม. |
||
10 ถึงน้อยกว่า 16 | ±0.8 มม. |
||
16 หรือมากกว่า | ±1.0 มม. |
||
| H ไม่เกิน 130 | น้อยกว่า 6.3 | ±0.7 มม. |
|
6.3 ถึงน้อยกว่า 10 | ±0.8 มม. |
||
10 ถึงน้อยกว่า 16 | ±1.0 มม. |
||
16 หรือน้อยกว่า 25 | ±1.2 มม. |
||
25 หรือมากกว่า | ±1.5 มม. |
||
ตัวอย่างการใช้งาน
