มาตรฐาน มอก. 1227-2558
เหล็กรางน้ำ (Channel Steel) คือเหล็กรูปพรรณรีดร้อนขึ้นรูปเย็น ที่ผลิตตามมาตรฐาน มอก.1227-2558 รูปทรงคล้ายตัวยู มีหน้าตัดเรียบ ปีกทั้งสองด้านจะมีขนาดเท่ากัน โดยเหล็กรางน้ำ มีชื่อเรียกหลากหลาย เช่น รางหล่อ รางหนา รางซี รางยู
การนำไปใช้งาน : เหล็กรางน้ำถูกนำไปใช้ในงานโครงสร้างเหล็ก ที่ต้องการกำลังรับน้ำหนักสูง เช่น ป้ายโฆษณาขนาดใหญ่ เสาสื่อสารโทรคมนาคม เสาสายส่งไฟฟ้าแรงสูง โครงหลังคาโรงงาน โครงหลังคาบ้าน และงานโครงสร้างทั่วไป เช่น งานบันได งานแปหลังคา
ความยาวมาตรฐาน: 6 เมตร

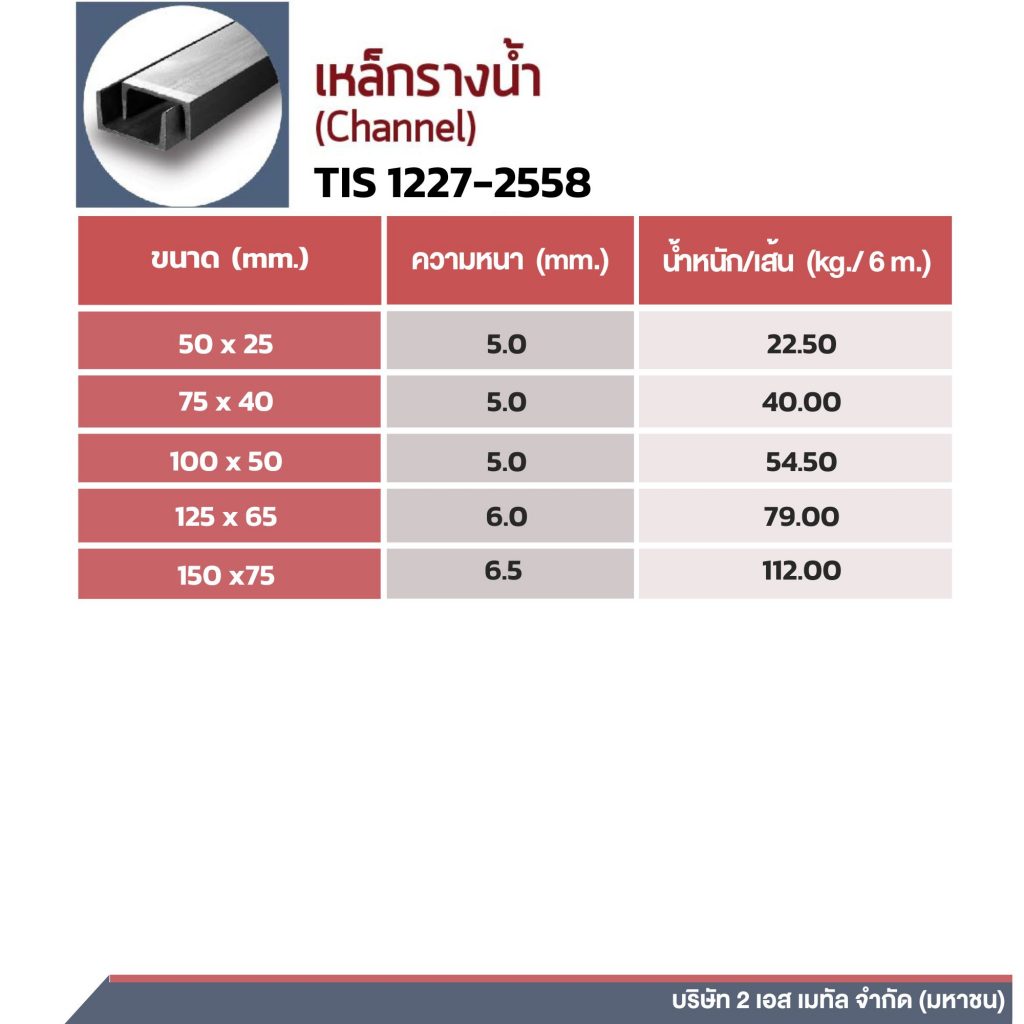

ขนาด (มม.) | t 1 | t 2 | ความหนา (มม.) | น้ำหนัก/เส้น (กก./ 6 ม.) |
|---|---|---|---|---|
50 x 25 | 5.0 | 6.0 | 5.0 | 22.50 |
75 x 40 | 5.0 | 7.0 | 5.0 | 40.00 |
100 x 50 | 5.0 | 7.5 | 5.0 | 54.50 |
125 x 65 | 6.0 | 8.0 | 6.0 | 79.00 |
150 x 75 | 6.5 | 10.0 | 6.5 | 112.00 |
เกณฑ์ความคลาดเคลื่อน |
|||
|---|---|---|---|
A หรือ B | น้อยกว่า 50 | ±1.5 มม. |
|
50 ถึงน้อยกว่า 100 | ±2.0 มม. |
||
100 ถึงน้อยกว่า 200 | ±3.0 มม. |
||
200 หรือมากกว่า | ±4.0 มม. |
||
ความหนา (t หรือ t1 , t2) | H ไม่เกิน 130 | น้อยกว่า 6.3 | ±0.6 มม. |
6.3 ถึงน้อยกว่า 10 | ±0.7 มม. |
||
10 ถึงน้อยกว่า 16 | ±0.8 มม. |
||
16 หรือมากกว่า | ±1.0 มม. |
||
| H ไม่เกิน 130 | น้อยกว่า 6.3 | ±0.7 มม. |
|
6.3 ถึงน้อยกว่า 10 | ±0.8 มม. |
||
10 ถึงน้อยกว่า 16 | ±1.0 มม. |
||
16 หรือน้อยกว่า 25 | ±1.2 มม. |
||
25 หรือมากกว่า | ±1.5 มม. |
||
ตัวอย่างการใช้งาน
ข้อมูลใบอนุญาตมาตรฐาน : เหล็กรางน้ำ มอก. 1227-2558
ใบอนุญาตมาตรฐาน : เหล็กรางน้ำ มอก. 1227-2558
