เหล็กแผ่นเพลท (Plate) คือ เหล็กแผ่นเรียบชนิดหนา ผลิตจากกระบวนการรีดร้อน มีความแข็งแรงสูงและสามารถตัด เจาะ หรือเชื่อมประกอบได้ตามต้องการ ใช้สำหรับงานโครงสร้างฐานราก งานเสริมความแข็งแรง งานเครื่องจักร งานต่อเรือ และงานอุตสาหกรรมหนักต่างๆ ที่ต้องการความมั่นคงและรองรับน้ำหนักได้ดี

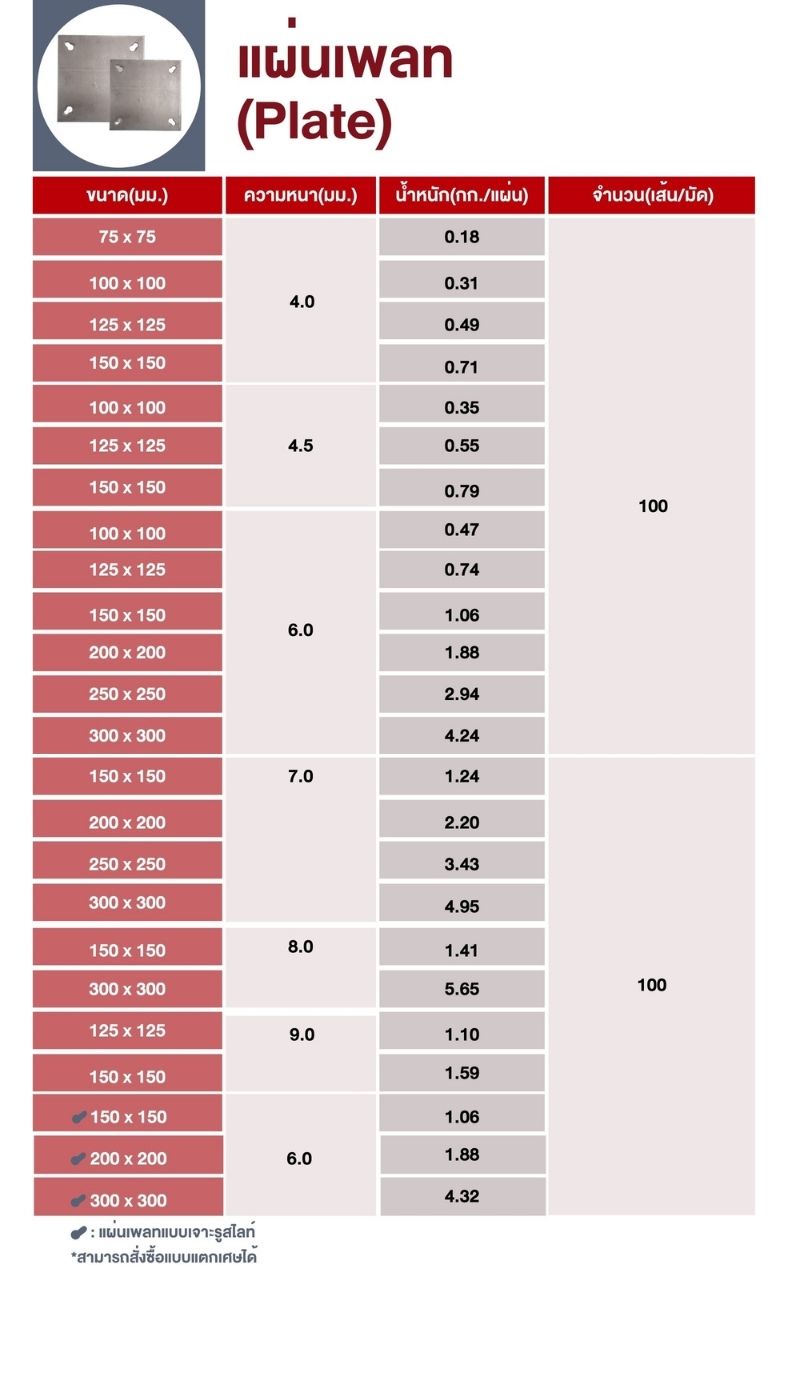

ขนาด (มม.) | ความหนา (มม.) | น้ำหนัก (กก.) | ไม่เจาะรู | เจาะรู |
|
|---|---|---|---|---|---|
รูกลม | รูน้ำเต้า |
||||
75 x 75 | 3.00 | 0.13 | / | ||
4.00 | 0.18 | / | |||
4.50 | 0.20 | / | |||
100 x 100 | 3.00 | 0.25 | / | ||
4.00 | 0.31 | / | |||
4.50 | 0.35 | / | |||
6.00 | 0.47 | / | / | ||
125 x 125 | 4.00 | 0.48 | / | ||
4.50 | 0.55 | / | |||
6.00 | 0.73 | / | / | ||
9.00 | 1.10 | / | |||
150 x 150 | 4.00 | 0.68 | / | ||
4.50 | 0.79 | / | |||
6.00 | 1.04 | / | / |
||
8.0 | 1.41 | / | / |
||
9.0 | 1.59 | / | |||
200 x 200 | 4.00 | 1.26 | / | ||
6.00 | 1.85 | / | / |
||
8.00 | 2.51 | / | / |
||
9.00 | 2.83 | / | |||
250 x 250 | 6.00 | 2.89 | / | ||
9.00 | 4.42 | / | |||
300 x 300 | 6.00 | 4.24 | / | ||
8.00 | 5.65 | / | |||
9.00 | 6.36 | / | |||
*หมายเหตุ แผ่นเพลทแบบเจาะรูสไลท์สามารถสั่งซื้อแบบแตกเศษได้
แผ่นเพลทมีด้วยกัน 4 แบบ :
รูกลม (Round Hole) — แบบนี้ให้แรงยึดแน่นที่สุด เหมาะกับงานที่ต้องการความแม่นยำ ไม่ต้องขยับตำแหน่ง
รูสไลด์ (Slotted Hole) — ช่วยให้ปรับระยะได้ เหมาะกับงานที่ต้องเผื่อการขยับเล็กน้อยตอนติดตั้งจริง
รูน้ำเต้า (Figure-8 Hole) — มีความยืดหยุ่นสูง ใช้ได้กับน็อต 2 ขนาดในแผ่นเดียว สะดวกและประยุกต์ใช้ง่าย
แบบไม่มีรู (Solid Plate) — ใช้ในงานเชื่อมต่อ หรือกรณีที่ต้องการเจาะรูเองเฉพาะตำแหน่ง

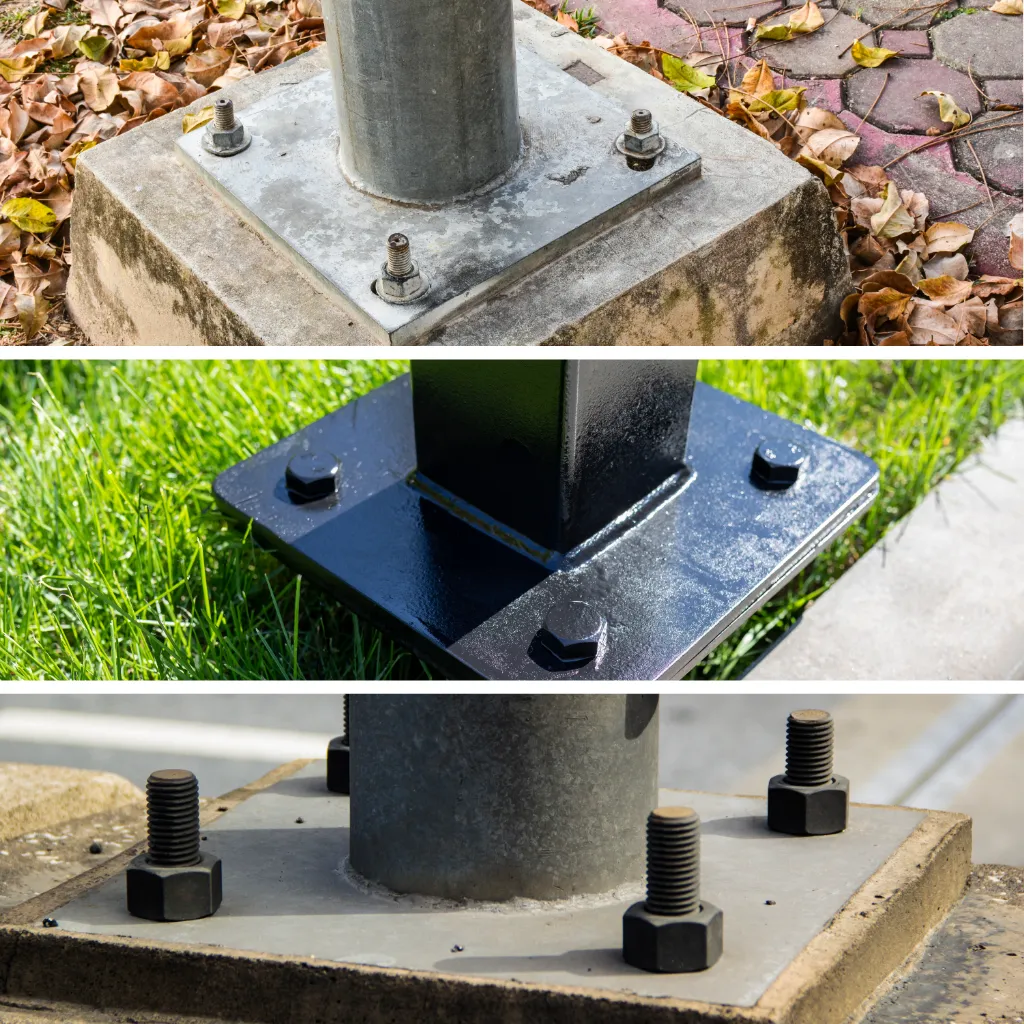

ตัวอย่างการใช้งาน
