มาตรฐาน มอก. 1228-2561

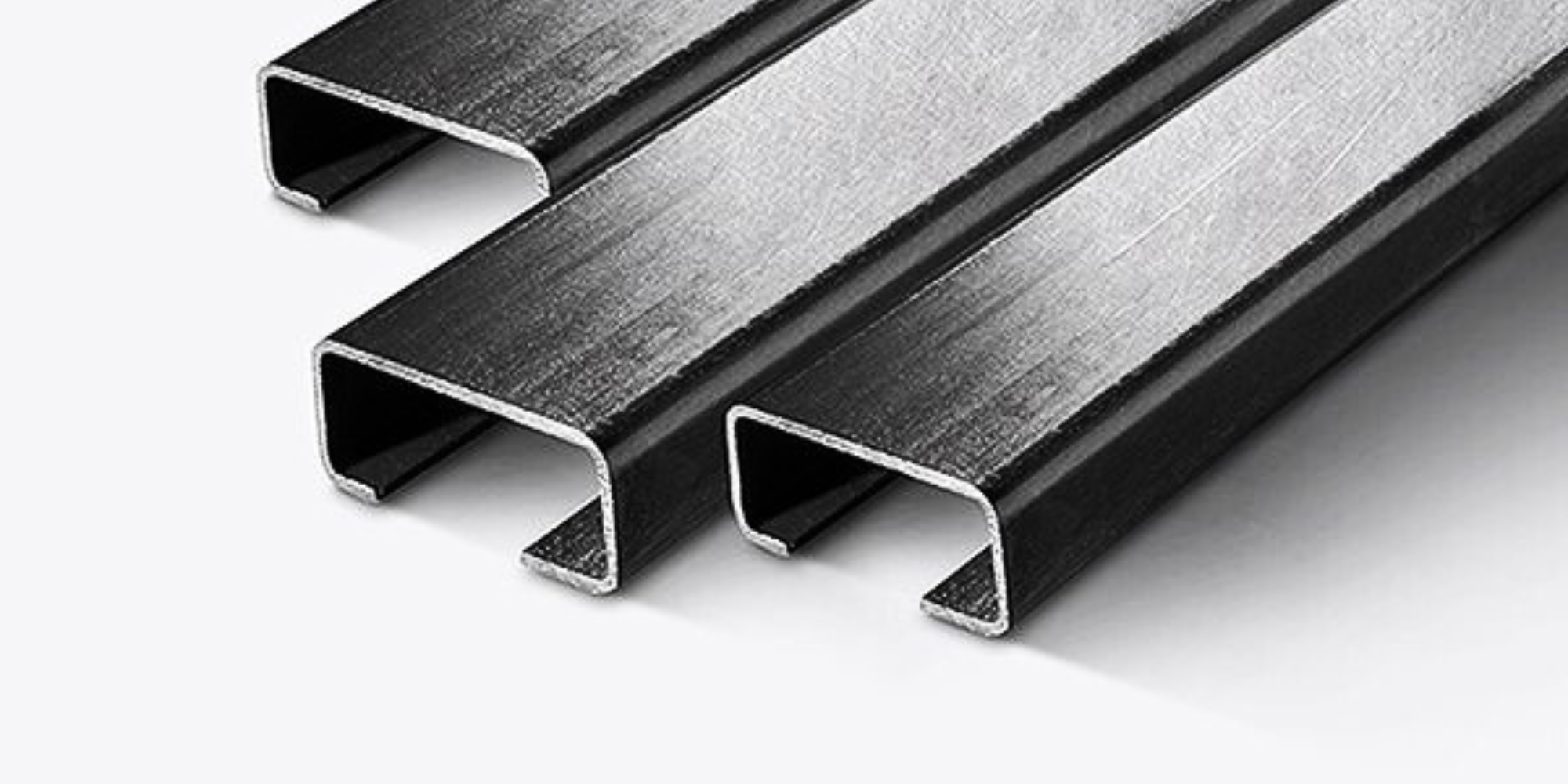

เหล็กตัวซี คือ เหล็กรูปพรรณขึ้นรูปเย็น (Cold-formed Steel) ที่มีลักษณะหน้าตัดคล้ายตัวอักษร “C” โดยมีขอบพับเสริมที่ปลายปีกทั้งสองด้าน เพื่อเพิ่มความแข็งแรงในการรับน้ำหนัก เหล็กชนิดนี้ได้รับความนิยมอย่างแพร่หลายในงานก่อสร้าง โดยเฉพาะในโครงสร้างที่ต้องการความเบา แข็งแรง และติดตั้งได้สะดวก
ความยาวมาตรฐาน: 6 เมตร
ขนาด/ความหนา (มม.) | 1.6 (มม.) | 2.0 (มม.) | 2.3 (มม.) | 2.8 (มม.) | 3.2 (มม.) | จำนวนเส้น/มัด |
|---|---|---|---|---|---|---|
60 x 30 x 10 | 9.78 | 11.94 | 13.50 | 100 |
||
75 x 45 x 15 | 13.92 | 17.16 | 19.50 | 50 |
||
90 x 45 x 20 | 15.78 | 22.20 | 30.00 | 40 |
||
100 x 50 x 20 | 17.28 | 21.36 | 24.36 | 29.22 | 33.00 | 40 |
125 x 50 x 20 | 27.06 | 36.78 | 30 |
|||
150 x 50 x 20 | 29.76 | 40.56 | 30 |
|||
150 x 65 x 20 | 33.00 | 45.06 | 24 |

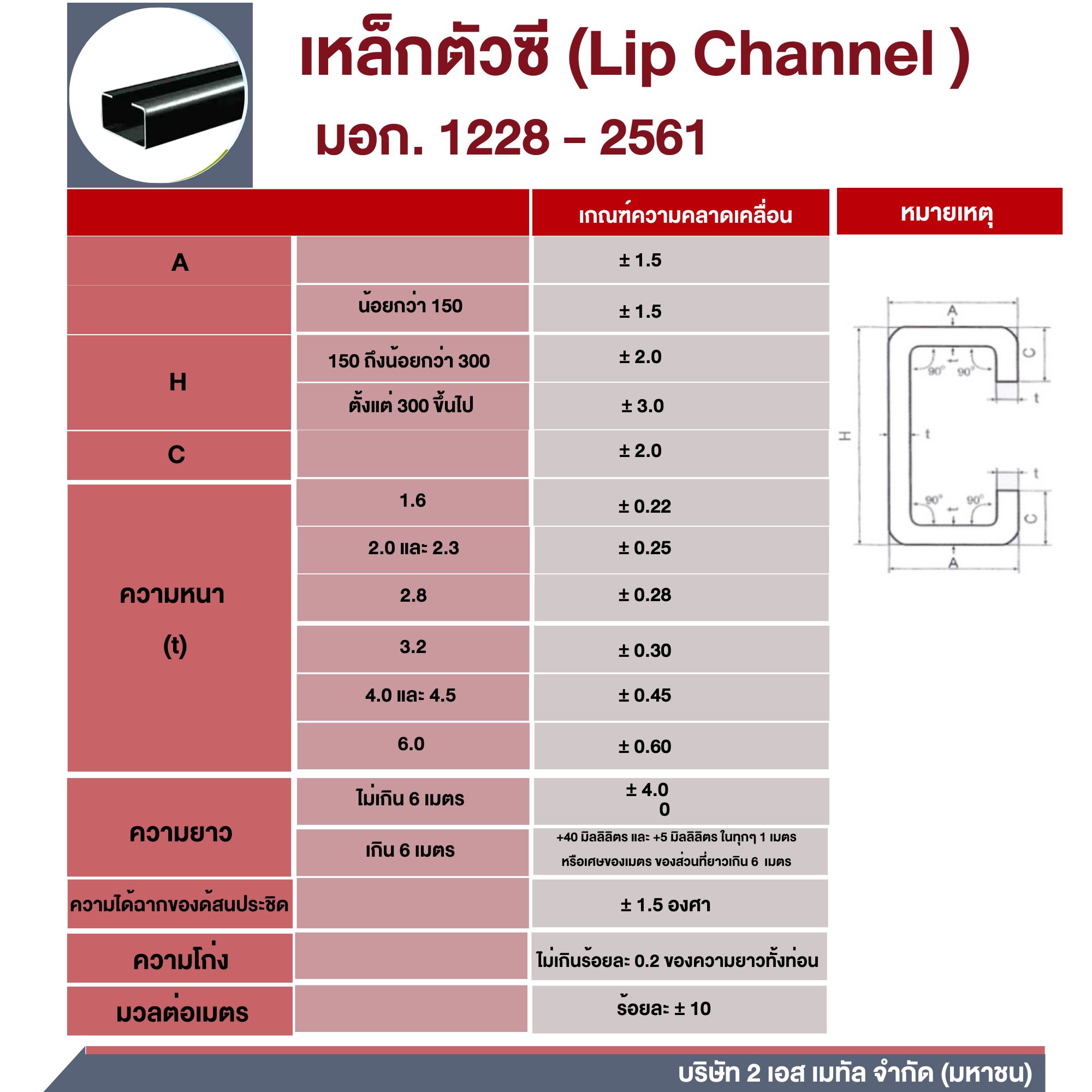

ขนาด | เกณฑ์ความคลาดเคลื่อน |
|
|---|---|---|
A | ± 1.5 |
|
น้อยกว่า 150 | ± 1.5 |
|
H | 150 ถึงน้อยกว่า 300 | ± 2.0 |
ตั้งแต่ 300 ขึ้นไป | ± 3.0 |
|
C | ± 2.0 |
|
ความหนา (t) | 1.6 | ± 0.22 |
2.0 และ 2.3 | ± 0.25 |
|
2.8 | ± 0.28 |
|
3.2 | ± 0.30 |
|
4.0 และ 4.5 | ± 0.45 |
|
6.0 | ± 0.60 |
|
ความยาว | ไม่เกิน 7 เมตร | ± 40 |
0 |
||
เกิน 7 เมตร | +40 มิลลิเมตร และ +5 มิลลิลิตร ในทุก ๆ 1 เมตร หรือเศษของเมตร ของส่วนที่ยาวเกิน 7 เมตร |
|
ความได้ฉากของด้านประชิด | ± 1.5 องศา |
|
ความโก่ง | ไม่เกินร้อยละ 0.2 ของความยาวทั้งท่อน |
|
มวลต่อเมตร | ร้อยละ ± 10 |
|
ตัวอย่างพ่นข้าง
ตัวอย่างการใช้งาน
ข้อมูลใบอนุญาตมาตรฐาน : เหล็กตัวซีดำ มอก. 1228
ใบอนุญาตมาตรฐาน : เหล็กตัวซีดำ มอก. 1228
ติดต่อสั่งซื้อสินค้า
LINE ID ไลน์ @2sonline
