มาตรฐาน มอก. 107-2566

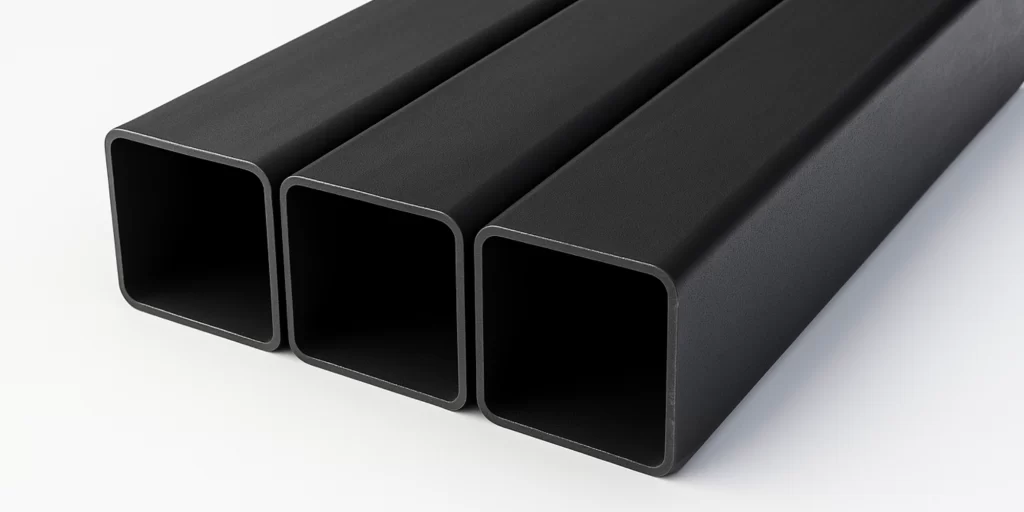

ท่อเหลี่ยมดำ (Square Pipe) คือ ท่อเหล็กรูปพรรณกลวงที่มีหน้าตัดเป็นสี่เหลี่ยมจัตุรัส ผลิตจากเหล็กรีดร้อนเคลือบด้วยน้ำมันดำเพื่อป้องกันสนิมในเบื้องต้น มีคุณสมบัติแข็งแรง ทนทาน เหมาะสำหรับงานโครงสร้าง งานเชื่อมประกอบ และงานก่อสร้างทั่วไปที่ต้องการความมั่นคงของโครงสร้าง
| ขนาด/ความหนา (มม.) | ขนาด(นิ้ว) | 1.0 | 1.2 | 1.5 | 1.6 | 1.8 | 2.0 | 2.3 | 2.8 | 3.2 | จำนวนเส้น/มัด |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 x 20 | 3/4" x 3/4" | 3.7 | 4.73 | 196 |
|||||||
| 25 x 25 | 1" x 1" | 4.38 | 5.2 | 6.3 | 6.5 | 8.1 | 9.27 | 10.8 | 12.2 | 196 |
|
| 32 x32 | 1.1/4" x 1.1/4" | 5.70 | 6.78 | 8.48 | 9.04 | 10.30 | 11.90 | 14.7 | 16.1 | 144 |
|
| 38 x 38 | 1.1/2" x 1.1/2" | 6.7 | 8.1 | 10 | 10.6 | 12.50 | 14.1 | 17.02 | 19.10 | 100 |
|
| 50 x 50 | 2" x 2" | 9.9 | 13.32 | 14.20 | 17.75 | 18.79 | 23.02 | 25.54 | 64 |
||
| 75 x 75 | 3" x 3" | 20.28 | 21.6 | 25.86 | 28.58 | 35.27 | 39.20 | 36 |
|||
| 100 x 100 | 4" x 4" | 31 | 34.3 | 38 | 47.31 | 52 | 25 |
||||
| 125 x 125 | 5" x 5" | 48.4 | 65 | - |
|||||||
| 150 x 50 | 6" x 6" | 63.65 | 80.6 | - |
ขนาด | เกณฑ์ความคลาดเคลื่อน |
|
|---|---|---|
| H และ B | น้อยกว่าหรือเท่ากับ 100 มม. | ±1.5 มม. |
มากกว่า 100 มม. | ±1.5% |
|
| ความหนาผนังท่อ(t) | ท่อไร้ตะเข็บ (SL) | ±15% |
| ท่อมีตะเข็บ (W) | ±10% |
|
| มวลต่อเมตร | ±10% |
|
| ความยาว (มม.) | + ไม่กำหนด 0 |
|
| ความโก่ง | ไม่เกิน 0.3% ของความยาว (มม.) |
|
| ความไม่ได้ฉากของด้านประชิด | ±1.5° |
|
| ความโค้งหรือความเว้า ของส่วนราบ | น้อยกว่าหรือเท่ากับ 100 มม. | 0.5 มม. |
มากกว่าหรือเท่ากับ 100 มม. | 0.5% ของ H หรือ B แต่ละด้าน |
|
| ส่วนโค้งของมุม (S) | ไม่เกิน 3t |
|
ตัวอย่างการใช้งาน
ข้อมูลใบอนุญาตมาตรฐาน : ท่อเหล็กกล้าคาร์บอน มอก. 107-2566
ใบอนุญาตมาตรฐาน : ท่อเหล็กกล้าคาร์บอน มอก. 107-2566
